案例七：迷宫历险记

案例介绍

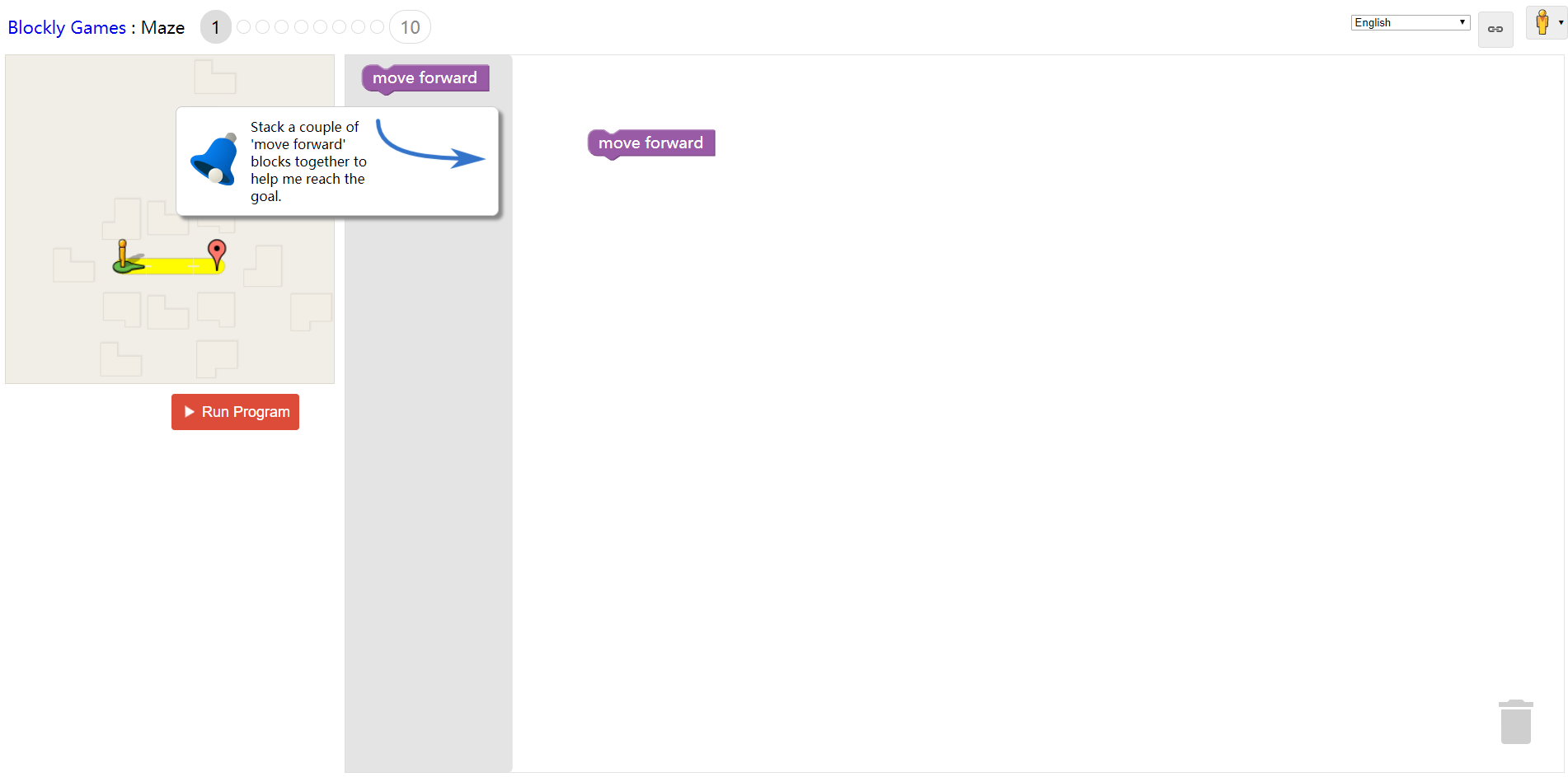

本案例将为大家介绍Google Blockly的一个迷宫小游戏-Maze，在这个游戏中，每个关卡都会提供一个地图，地图上有起点和终点，而我们要做的事就是利用每个关卡提供的Blockly语句模块构成一个小程序，使得程序运行起来时，起点处的小人能够顺利的从起点到达终点。

案例准备

其知识点包括如何用正确的顺序结构通过复杂的迷宫，同时本案例也会为大家介绍迷宫算法。

知识模块主要包括： a.简要介绍maze迷宫的玩法以及顺序结构的使用。 b.迷宫算法的介绍。

a.例如第二关，小人需要经过两次转弯才能到达终点，需要注意的是，第一次转弯后小人必须前进一部分路程才能进行第二次转弯。

所有组成的模块如下：

在这个游戏中，我们最需要弄清楚的是每个数据块执行的顺序，以及我们应该如何摆放它才能让小人顺利的到达终点。

顺序结构：顺序结构是最简单的程序结构，也是最常用的程序结构，只要按照解决问题的顺序写出相应的语句就行，它的执行顺序是自上而下，依次执行。

例如，a = 3，b = 5，现交换a，b的值，这个问题就好像交换两个杯子水，这当然要用到第三个杯子，假如第三个杯子是c，那么正确的程序为：c = a； a = b； b = c； 执行结果是a = 5，b = c = 3如果改变其顺序，写成：a = b； c = a； b = c；则执行结果就变成a = b = c = 5，不能达到预期的目的，初学者最容易犯这种错误。顺序结构可以独立使用构成一个简单的完整程序，常见的输入、计算，输出三部曲的程序就是顺序结构，例如计算圆的面积，其程序的语句顺序就是输入圆的半径r，计算s = 3.14159rr,输出圆的面积s。不过大多数情况下顺序结构都是作为程序的一部分，与其它结构一起构成一个复杂的程序，例如分支结构中的复合语句、循环结构中的循环体等。

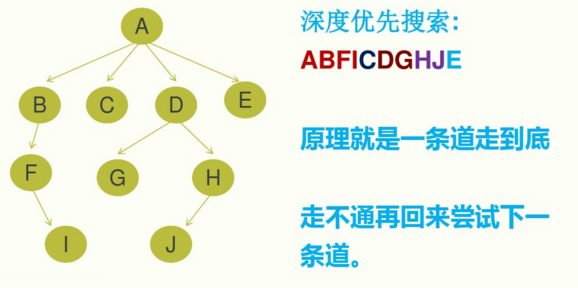

b：迷宫算法 深度优先搜索原理：一条道走到底，走不通再回来尝试下一条道。

深度优先遍历： 从表中起点出发 （1）访问起点； （2）依次从表中的未被访问的邻接点出发，对表进行深度优先遍历；直至图中与起点有路径想通的点都被访问； （3）若此时表中尚有顶点未被访问，则从一个最后入栈未被访问的顶点出发，重新进行深度优先遍历，直到表中所有顶点均被访问过为止。

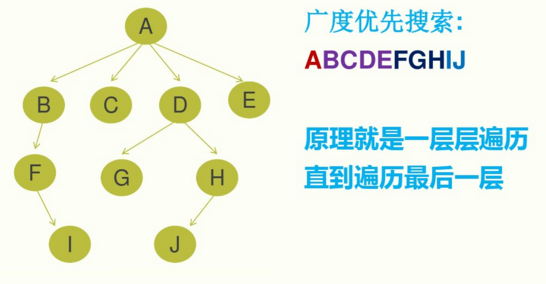

广度优先搜索原理：一层层遍历，直到遍历到最后一层。

广度优先遍历： 从表中起点出发 （1）访问起点； （2）依次从表中的未被访问的邻接点出发，对表进行广度优先遍历；直至图中和起点有路径想通的点都被访问； （3）若此时表中尚有顶点未被访问，则从最先入队的未被访问的顶点出发，重新进行广度优先遍历，直到表中所有顶点均被访问过为止。
